供应智成40T液压精密四柱裁断机

  • 供应商:陈亚兰
  • 所在地:江苏 盐城市
  • 联系人:陈亚兰 女士 (经理)
  • 价格:¥26500.00 1台起
  • 最小采购量:不限
1580650**
供应智成40T液压精密四柱裁断机 详细介绍

本公司是国内规模最大的精品裁断机制造批发商.注册资金1251.8万元,产品经ISO9001国际质量体系认证.售后服务及时。














如何放心选择卖家?

一:注册资金?一般小厂都无需验资,实在让人不放心购买。(我公司注册资金1251.8万元)。

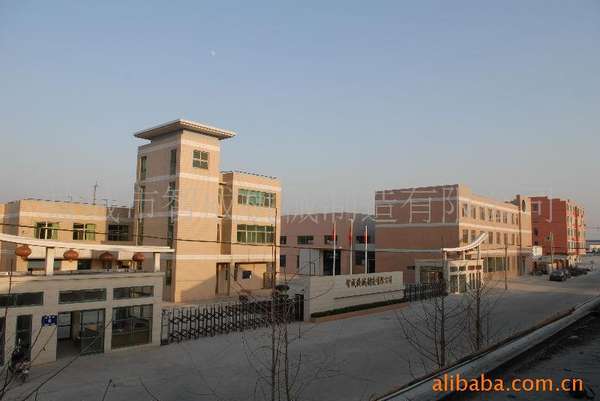

二:厂房及土地使用权?有的租用厂地连厂牌都没有,专生产贴牌机器,售后服务很难保证。

三:加工设备?整个江苏生产裁断机的数控龙门铣床合计十台,其中我公司就有三台,其余基本是个人搞外加工的,大多数厂家仅有一,二台钻床而已。(我公司数控龙门铣床三台,摇臂钻床六台,车床八台,磨床二台,普通铣床二台,刨床四台,锯床二台)。

四:检测设备?(如压力测试仪,噪音分贝器,硬度仪,平衡测试仪器等)否则产品质量也只有说说而已,很难保证。



智成机械郑重承诺:

1、严格按合同规定安装配置零件,假一罚十;

2、若客户对机器认为有严重质量问题,可在七天内无条件退货;

3、保证完善的24小时售后服务,保修期一年,终身维护,厂价供应零配件。

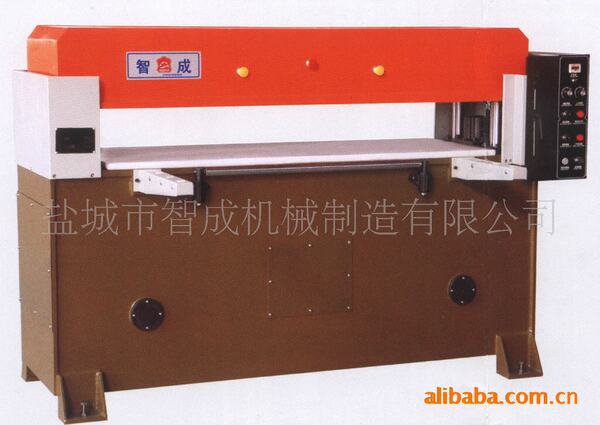

精密四柱裁断机
ZC-509-40t



特点:



 1.精密四柱双油缸,双平衡连杆机构,使裁断深度均匀。



 2.压力稳定,不会有裁不断及毛边现象,因裁断平衡精确,可以确保裁断板的使用寿命。
     3.本机所有润滑系统都由液压系统供润滑,减少磨损,更加延长机器使用寿命。

    4.当上压板快速下压到裁断刀模进行裁断作业时会自动慢切,使裁断物上下之间没有尺寸误差。
    5.本机在设计时优化结构,让使用者无机器漏油之虑。
    6.由于电机、油泵外置,其通风冷却条件好,运行安全,寿命长。
   7.刀模设定快捷准确,简单易学。
   8.电机功率小,能耗低。



主要配置:



      1.外壳采用Q235国家标准材料用二氧化碳焊接,避免了变形现象。



      2.四柱采用45#圆钢调质处理,表面镀硬磨加工制成。



      3.所有开关采用台湾天得产品。



      4.马达控制采用LG产品。



      5.液压元件采用台湾全懋产品。



      6.IP电路板为日本生产。



      7.50吨以上油泵采用海特克低噪音油泵。



      8.密封元件采用英国或者日本材料。



      9.表面静电喷涂,不采用传统的喷漆。



    10.机器尺寸大小 可定做。




规格:

机型 ZC-250/ZC-300/ZC-350/ZC-400/ZC-500/ZC-600/ZC-800/ZC-1000/ZC-1200/ZC-1500
裁断压力:40T

工作台面:1600*710mm

行程调节范围: 50-180mm/50-240mm
电机功率: 3KW

精密四柱结构图

裁断机的操作方法、故障分析、故障排除、维修保养



故障分析
排除方法(如有疑问请拨15806508056

1. 指示灯不亮:整机无电
2. 变压器保险烧毁 :更换保险丝
3. 刹车开关未打开:打开电源刹车开关
4. 指示灯不亮能启动电机:指示灯泡烧毁更换指示灯泡
5. 指示灯亮不能启动电机
  (1).电机保护开关跳掣: 打开电机保护开关
      (2).主控接触器不良或烧毁: 更换接触器
      (3).电机烧毁:更换电机
6. 指示灯亮 能启动电机 但不能工作
      (1). 刀模设定开关打到水平位置锁住油路:将刀模高定开关打到坚直方向
      (2). 电机转向错误: 将电机其中两相线对换接好
      (3). 工作开关接触不良线头脱落: 检查线路接好线头
      (4). 电磁阀线圈烧毁 :更换线圈或整个电磁阀
  (5). 电磁阀阀芯卡住 :清洗阀芯
  (6). 行程调节手柄松:重新设定刀模
7.不能工作能复位:电箱内线路板烧毁更换线路板

8.能工作但不能复位:电箱内线路板烧毁更换线路板

9.工作压力不足
      (1). 裁料层过厚 : 减少料层
    (2). 刀模设定行程调得太低 : 调至适当位位置
      (3). 过滤网堵塞: 清洗或更换过滤器
  (4). 油泵损坏: 更换油泵
10.漏油现象

     (1).油缸油封老化:更换油封
     (2).高压油管接头松动:拧紧接头
11.马达油泵出现噪音
      (1). 油泵转动胶粒磨损:更换胶粒
      (2). 过滤网堵塞:清洗过滤网
      (3). 液压油损耗:加足液压油
      (4). 油泵轴承损坏:更换轴承
      (5). 油泵轴端油封老化:更换油封
      (6). 马达轴承损坏:更换轴承
12.速度减慢降低或上升后死机不能上升或下降
      (1).油缸密封圈老化:更换密封圈

      (2).电磁阀阀芯磨损严重:更换电磁阀
      (3).压力油粘度降低:更换压力油
      (4).板接触不良:检查线路
      (5).主路不能切换:检查线路
      (6).电磁阀卡死:清冼阀体

***一、 机器安装
1. 将机器水平固定在平整的水泥地面上,检查机器各部分零件是否完好牢固,线路是否畅通有效。
  2. 清除上压板和工作台面上的污渍杂物。
  3. 往油箱注入46#抗磨液压油,油面不得少于滤油网上方25mm.
  4. 接入380V三相电源,按下油泵起动按钮,调整并保持电机转向与箭头方向一致。
***二、 操作说明
 1. 首先将裁断深度控制器(微调旋钮)左旋为零。
  2. 打开电源开关,按下油泵起动按钮,空载运转两分钟,观察系统是否正常。
  3. 将推拉板,胶板,工件,刀模按先后顺序叠放在工作台中部。
  4. 对刀模(刀模设定)。
  ①. 松开对刀手柄,自然落底并锁紧。
  ②. 开关右旋,准备试裁。
  ③. 双击绿色按钮,进行试裁,冲裁深浅由微调控制。
  ④. 微调:转动微调按钮,左旋减浅,右旋加深。
  ⑤. 行程调节:旋转上升高度控制器,右旋行程增加,左旋行程减少了,行程可在50-180mm(或50-230mm)范围内自由调节,正常生产时以上压距离刀模顶部50mm左右行程为宜。
  特别注意:每次更换刀模,工件或垫板时,须重新对刀设定行程,否则,会损坏刀模和垫板(如有疑问请拨15806508056)。
  安全事项:
  ①、为确保安全,作业时严禁将手及身体其它部位伸进冲裁区域内,维修保养前必须关闭电源,并在冲裁区垫入木块或其它硬物,以防止泄压后上压板失控,造成意外人身伤害。
  ②、特殊情况下,需要上压板立即回升时,可按复位按钮即可,停止时,按下电源刹车按钮(红色按钮),整机系统立即停止运作。
  ③、操作时必须双手击上压板上的两个按钮,不得随意改单手,或脚踏操作。
  保养: 经常保持机内的清洁,滤油网每月清洗一次,液压油每年换一次,工作前应注意检查机内的油位,当低于规定的液面时应补充与机内同一牌号的液压油,不得混合使用。裁料时,应把工件放在工作区的中央,以使机床各处受力均匀,从面延长机床的使用年限。


加工定制:是; 类型:四柱裁断机; 品牌:智成; 型号:ZC-509; 主电机功率:3; 裁断力:40; 上速度:0.18; 下速度:0.18; 裁断面积:1600*700; 工作台尺寸:1600*700; 上压板至工作台距离:230; 冲程调节范围:170;
