三维混合机 通过ISO.CE认证 行业品牌 全国销售第一 详细介绍
产品介绍
  • undefined
    • 产品信息
    • 产品型号规格:  SBH-100
    • 主要用途:
        SBH混合机广泛适用于制药、化工、食品等行业的干粉物料混合,对不同比重和不同粒度的几种物料也能进行快速而均匀的混合。

      特点:
        SBH混合机利用独特的三角摆动,平移转动及摇滚原理,产生一股强力的交替脉冲运动,连续不断地推动进行混合物料,其产生的涡流具有变化的能量梯度,从而能产生出色的混合效果。该机还具有运转平稳、噪音低,装载系数高、混合时间短等优点。

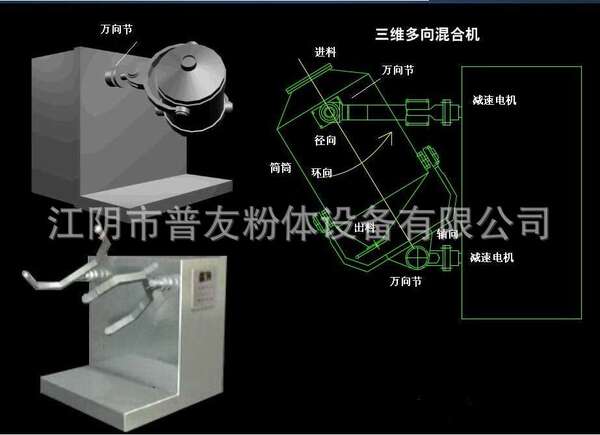

      工作原理:
             SBH混合机有机座、变频制动电机、主轴、回转连杆及筒体等部分组成。装料的筒体在主动轴的带动下作平行移动及摇滚等复合运动,

      促使物料沿着筒体作环向、径向和轴向的三向复合运动,从而实现多种物料的相互流动扩散、掺杂,以达到高均匀混合的目的。

产品实拍图
  • QQ图片20140406123224


  • QQ图片20140406121720


  • undefined


  • 7



产品细节图
  • 细节热卖


  • 细节3



 undefined


undefined




undefined





undefined

undefined

图解22




采购说明

1、软件资料



提供需方的图纸资料有:设备工艺流程图、总平立面设备布置图、电器仪表原理图;



提供需方的文字资料有:设备的专用操作手册、检验合格证等。



2、安装与调试



安装:供方派人员进行指导安装,需方派人员共同进行安装提供吊装设备。



调试:安装完毕后供方派人员现场指导调试设备。



3、验收



设备安装完毕后进行设备的完整性和外观质量验收。



设备调试后达到合同约定的条件后视为合格,双方办理手续。



4、人员培训



供方派人员对需方人员进行操作与日常维护方法的培训。

企业证书
  7

8




混合效果
  • 2

    饺子馅 包子馅

    辣椒粉 苦瓜粉

    马铃薯 菠萝粉

    V型

    1



                                                                         SYH三维混合机




    ■ 特点 FeAtUres
    ◎ 装料的筒体在主动轴的带动下,作周而复始 的平移、转动和翻滚等复合运动,促使物料 沿着筒体作三向复合运动,从而实现多种物 料的互相流动、扩散、积聚、掺杂,以达到 均匀混合的目的。 ◎ the barrel for charging the materials is driven by the driving shaft. the barrel body carries on the repeated level movement, rotation, turning and other complex movements so that the materials will carry out the three dimensions and complex movements along the barrel body so as to realize the various movements of the materials. through disseminating, gathering, agglomerating and mixing to realize uniform mixing.

    ■ 应用 ApplicAtion
    ◎ 本机混合筒多方向运动,物料无离心力作用,无比重偏析及分层、积聚现象各组分可有悬殊的重量比,混 合率高,是目前各种混合机中较理想产品。
    ◎ 筒体装料率大,最高可达90%(普通混合机仅为50%),效率高,混合时间短
    ◎ 筒体的各处为圆弧过渡,经过精密抛光处理。
    ◎ 用于制药、化工、食品、轻工、电子、机械、矿冶、国防工业以及各种科研单位的粉状、颗粒状物料的高 均匀度混合。
    ◎ The mixing barrel of the machine moves in multi-direction. For the materials, there is no centrifugal function, without the specific gravity segregation and the layer pision. For each of build-up phenomenon, there is the remarkable weight rate. the mixing rate is high. the machine is the desired one of various mixers at present.
    ◎ The material charge rate of barrel is big. Maximum rate can be up to 90%.(while normal mixer has only 40-50%of charge rate.).It is high in efficiency and short in mixing time.
    ◎ the barrel adopts arc shape connections and its well polished.
    ◎ the machine is used for mixing the powder state and grain state materials to achieve high uniformity in the pharmaceutical, chemical, food, light-industry, electronic, mechanical, metallurgical, nation defense industries and other science and technology institutes.



    SBH混合机结构及操作保养


    一、构造说明:
    本机主要由料筒、上机架(摇床)、下机架、转动机构、摆动机构和电气装置组成。
    转动机构选用摆线针轮减速机,位于上机架内。工作时,减速机通过链轮、链条带动主动轴,再通过驱动轮使料筒旋转。
    摆动机构位于下机架内,选用蜗轮蜗杆减速机或者摆线针轮减速

    机。工作时,电动机通过皮带轮或链轮传动给减速机,然后再通过连杆组件摇动上机架,使料筒作一定角度的摆动。
    电气控制按钮与指示灯都装在机架右侧,操作时按控制箱面板文字说明即可。



    二、安装与使用注意事项:
    1、设备安装无需地脚螺栓,但需安置在坚实平整地面上。
    2、设备电气控制箱内有接地装置,用户必须将其连接到现场的保护接地系统上。
    3、料筒上有出料导向板的一端应在设备正面(电气控制箱正面)。
    4、导向板左旋,也有右旋,故料筒不能随意正、反转。导向板为左旋的料筒,反时针转为混料,顺时针转为出料。导向板为右旋的料筒混料与出料的转向则反之,因此,电机接线要注意相序。保证料筒混料时转向正确。
    5、设备使用前应进行空载试车,检查其运行是否正常。
    6、设备操作按照电气控制箱上的文字说明。“摆动”与“出料”的停止按钮兼作点动用。凡是点动或改变料筒转向,必须先按停止按钮,避免过大的起动电流。
    7、在关闭料筒筒盖时,应对称拧紧星形把手,尽量做到密闭均匀。
    8、设备运行时,在料筒摆动的方位,严禁站人。


    三、操作程序:
    1、运行前检查:
    a、料筒内部是否洁净、干燥。
    b、驱动轮部位有无夹带杂物。
    c、挡轮座螺栓与筒盖螺栓是否紧固。
    2、空载试运行:
    a、检查料筒旋转方向,打开电源开关,电源指示灯亮。按“转动开”按钮,检查料筒混料时的转向是否正确。带左旋导向板的应该反时针转,带右旋导向板的则应顺时针转。如转向不对,则需通过电工调换电机接线相序。
    b、检查摆动、转动和出料的点动控制是否有效。
    c、检查2个(4个)挡轮是否着力均衡。
    d、检查整机运行状况,如有不平衡或异常响声等不正常情况,应立即向车间汇报,排除故障后方可投入生产。
    3、进料:打开进料口盖子上的接管卡箍,取下盲盖,装上抽料专用装置后卡紧。随后,接上抽气和抽料软管。按“摆动点动”按钮,将料筒进料口一端摆动到高于水平的位置,启动气泵或真空泵抽料。进料量不能超过设备规定的装料容积和装料重量。进完料,卸去抽料装置,再加上盲盖卡紧。
    4、定时:按“急停”键打开电源开关,按“设置”按钮,时间显示亮,按“Δ”键可调整数字的大小,左边“出料点动”键为移位键,

    设置好数字后按此键可移动到前一位数字的设定,以此类推,将混一批料所需时间设定好后按“设置”键保存。
    5、混合:按“转动开”和“摆动开”按钮,料筒进行连续的转动和摆动,物料随之运动、混合。设定时间到,设备运动自动停止、
    6、卸料:按“摆动点动”按钮,使料筒出料口高于水平位置,打开出料口盖子,将接料筒放置在出料口相应位置。再按“摆动点动”按钮,使出料口下降到适宜的位置。然后,按“出料开”按钮,物料自动卸出。待物料全部卸完,按“出料关”按钮,接着关掉总电源。
    7、清洁设备,待用。



    四、维护保养:
    1、料筒应避免硬物敲击,以防筒体变形而影响运转平稳。
    2、减速机定期加油,油位高度应至油标居中位置。
    3、减速机初次使用时,运转150-300小时后,须更换润滑油。更换时应去除残存污油。以后,每隔6个月更换一次。润滑油的牌号请参照减速机说明选用。
    4、轴承处充填2#锂基润滑油,每隔6个月检查补充一次。
    5、定期检查和调整链条、三角带的松紧程度。并在链条上涂抹机械油






    undefined


应用领域:食品 制药 化工; 物料类型:粉状、粒状物料; 适用物料:干粉 颗粒; 动力类型:电动; 工作方式:扩散混合机; 料筒运动方式:三维; 结构形式:滚筒混合机; 产品类型:全新; 品牌:普友; 型号:SBH; 布局形式:立式; 最大装料量:50; 每次处理量范围:11-100; 生产能力:100; 外形尺寸(长*宽*高):1220×1600×1115; 整机重量:700; 物料粒度:10-500; 卸料方式:蝶阀出料; 规格:100; 最大装料容积(L):100; 用途:混合; 电机功率(kw):2.2; 主轴转速(r/min):17;
